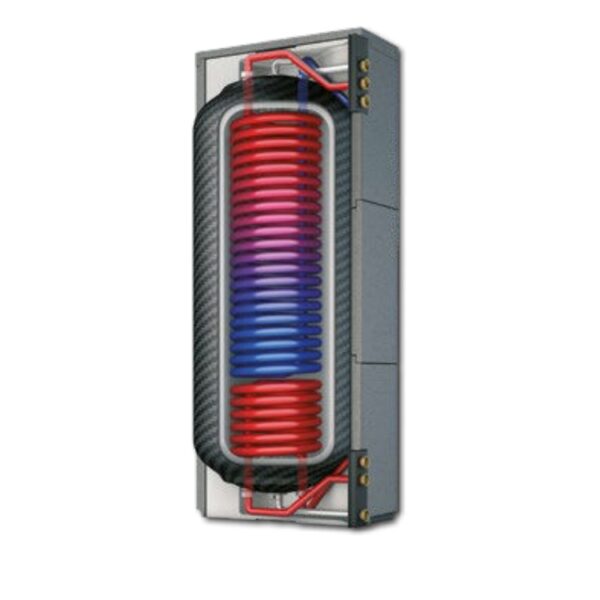

Quadroline® TQ-TWS Acumulador con serpentín para solar y serpentín para ACS

Descripción

Producción de ACS instantánea con captadores solares
(gasoil, biomasa, gas, electricidad, bomba de calor…)
Esquemas de ejemplo para instalaciones tipo. A la hora de realizar la instalación se deberán tener en cuenta las normativas a aplicar en cada caso, así como los elementos de protección básicos de la instalación. Para otros esquemas, consultar con el Departamento Técnico o visitar la página web.
Teniendo en cuenta que el volumen total del circuito primario (circuito caldera) incluye en volumen del acumulador, se dimensionarán los vasos de expansión teniendo en cuenta estos volúmenes totales.
Depósito acumulador con 2 serpentines Presión máxima (serpentín ACS) 10 bar Presión máxima (serpentín SOLAR) 10 bar Presión máxima (circuito caldera / calefacción 3 bar Temperatura máxima 80 ºC Conexiones a 1 ¼” 6 Alojamientos de sonda* 4(8)*
Vasos de expansión para el circuito primario: > TQ 325 -> 30-50 litros > TQ 500 -> 50 – 80 litros > TQ 850 -> 100-120 litros
Dimensiones totales con aislante Dimensiones del acumulador Serpentín solar Superficie máx. de captadores (m2) por potencia transmitida
Planta (mm) Altura (mm) Altura (mm) Ø (mm) Diagonal (mm) Volumen (l) Superficie (m2) Volumen (l) Superficie (m2) Longitud serpentín (m) Caudal máx. (l/min)
TQ-TWS 325 65 302,5 650 x 650 1.965 1.935 547 2.030 8 1,5 12,5 26 5 23 40 6
TQ-TWS 500 74 478,5 780 x 780 1.965 1.935 677 2.070 8 1,5 12,5 26 5 23 40 6
TQ-TWS 850 114 758 1.090 x 970 1.965 1.935 950 x 790 2.016 13 2,5 20 37 7,5 34 50 8
