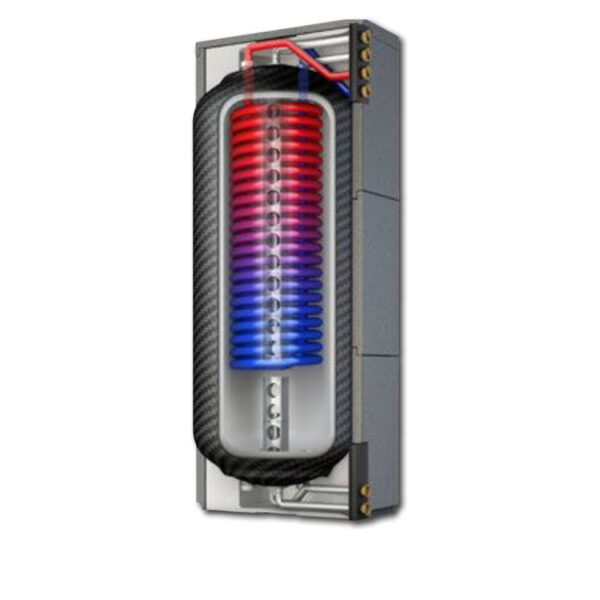

Quadroline® TQ-TWK Acumulador con serpentín para ACS y estratificador

Descripción

Producción de ACS instantánea y calentamiento de suelo radiante
(bomba de calor, geotermia, biomasa…) Red ACS
Esquemas de ejemplo para instalaciones tipo. A la hora de realizar la instalación se deberán tener en cuenta las normativas a aplicar en cada caso, así como los elementos de protección básicos de la instalación. Para otros esquemas, consultar con el Departamento Técnico o visitar la página web.
Teniendo en cuenta que el volumen total del circuito primario (circuito caldera) incluye en volumen del acumulador, se dimensionarán los vasos de expansión teniendo en cuenta estos volúmenes totales.
Depósito acumulador con 1 serpentín para ACS Presión máxima (serpentín ACS) 10 bar Presión máxima (circuito caldera / calefacción) 3 bar Temperatura máxima 80 ºC Conexiones a 1 ¼” 6 Alojamientos de sonda* 4(8)*
Vasos de expansión para el circuito primario: > TQ 325 -> 30-50 litros > TQ 500 -> 50 – 80 litros > TQ 850 -> 100-120 litros
Dimensiones totales con aislante Dimensiones del acumulador Serpentín ACS
Modelos y dimensiones Peso (kg) Volumen (l)
Planta (mm) Altura (mm) Altura (mm) Ø (mm) Diagonal (mm) Volumen (l) Superficie (m2) Longitud serpentín (m) Caudal máx (l/min) Duchas simultáneas (ud)*
TQ-TWK 500 75 478,5 780 x 780 1.965 1.935 677 2.070 26 5 23 40 6
TQ-TWK 850 108 769 1.090 x 970 1.965 1.935 950 x 790 2.016 37 7,5 34 50 8
