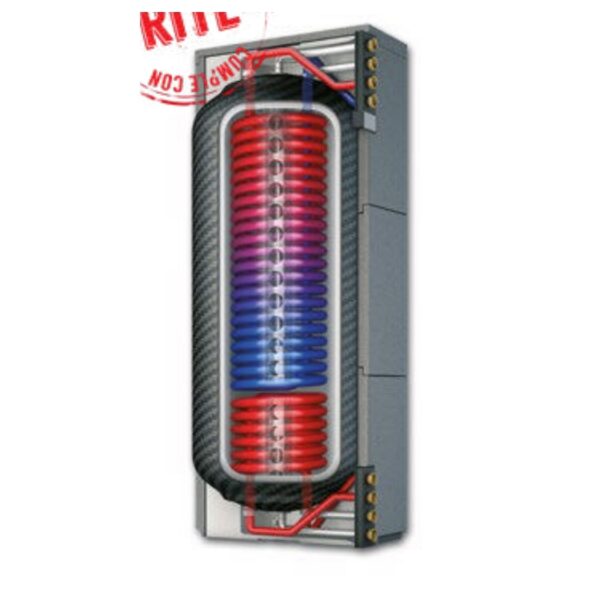

Quadroline® TQ-K Acumulador con serpentín para solar, serpentín para ACS y estratificador

Descripción

Producción de ACS instantánea y calentamiento de suelo radiante con captadores solares y apoyo con energía convencional
(bomba de calor, geotermia, biomasa…)
Esquemas de ejemplo para instalaciones tipo. A la hora de realizar la instalación se deberán tener en cuenta las normativas a aplicar en cada caso, así como los elementos de protección básicos de la instalación. Para otros esquemas, consultar con el Departamento Técnico o visitar la página web.
Gracias a su diseño, es posible calentar el acumulador Quadroline TQ-K con un sistema solar térmico y otra fuente de energía auxiliar sin disminuir el aprovechamiento de energía solar.
Depósito acumulador con 2 serpentines Presión máxima (serpentín ACS) 10 bar Presión máxima (serpentín SOLAR) 10 bar Presión máxima (circuito caldera / calefacción) 3 bar Temperatura máxima 80 ºC Conexiones a 1 ¼” 8 Alojamientos de sonda* 4(8)*
Teniendo en cuenta que el volumen total del circuito primario (circuito caldera) incluye en volumen del acumulador, se dimensionarán los vasos de expansión teniendo en cuenta estos volúmenes totales.
Vasos de expansión para el circuito primario: > TQ 325 -> 30-50 litros > TQ 500 -> 50 – 80 litros > TQ 850 -> 100-120 litros
Dimensiones totales con aislante Dimensiones del acumulador Serpentín solar Superficie máx. de captadores (m2) por potencia transmitida
Planta (mm) Altura (mm) Altura (mm) Ø (mm) Diagonal (mm) Volumen (l) Superficie (m2) Volumen (l) Superficie (m2) Longitud serpentín (m) Caudal máx. (l/min) Duchas simultáneas (ud)*
TQ-K 500 81 468 780 x 780 1.965 1.935 677 2.070 8 1,5 12,5 26 5 23 40 6
TQ-K 850 116 756 1.090 x 970 1.965 1.935 950 x 790 2.016 13 2,5 20 37 7,5 34 50 8
