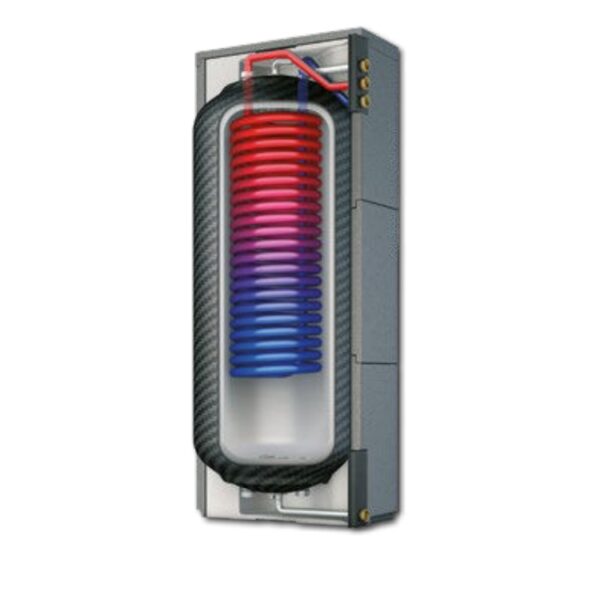

Quadroline® TQ-TW Acumulador con serpentín para ACS

Descripción

(gasoil, biomasa, gas, electricidad, bomba de calor…)
(gasoil, biomasa, gas, electricidad, bomba de calor…)
Esquemas de ejemplo para instalaciones tipo. A la hora de realizar la instalación se deberán tener en cuenta las normativas a aplicar en cada caso, así como los elementos de protección básicos de la instalación.
Teniendo en cuenta que el volumen total del circuito primario (circuito caldera) incluye en volumen del acumulador, se dimensionarán los vasos de expansión teniendo en cuenta estos volúmenes totales.
Depósito acumulador con 1 serpentín para ACS Presión máxima (serpentín ACS) 10 bar Presión máxima (circuito caldera / calefacción) 3 bar Temperatura máxima 80 ºC Conexiones a 1 ¼” 4 Alojamientos de sonda* 4(8)*
Vasos de expansión para el circuito primario: > TQ 325 -> 30-50 litros > TQ 500 -> 50 – 80 litros > TQ 850 -> 100-120 litros
Dimensiones totales con aislante Dimensiones del acumulador Serpentín ACS
Planta (mm) Altura (mm) Altura (mm) Ø (mm) Diagonal (mm) Volumen (l) Superficie (m2) Longitud serpentín (m) Caudal máx. (l/min) Duchas simultáneas (ud)*
TQ-TW 325 65 302,5 650 x 650 1.965 1.935 547 2.030 26 5 23 40 6
TQ-TW 500 74 478,5 780 x 780 1.965 1.935 677 2.070 26 5 23 40 6
TQ-TW 850 106 771 1.090 x 970 1.965 1.935 950 x 790 2.016 37 7,5 34 50 8
