Zonificación de suelo radiante Ejemplos de zonificación aire acondicionado con sistema Rothaclima

Descripción

Aire acondicionado con rejillas o compuertas motorizadas, hasta 7 zonas (7 termostatos)
Esquema para 7 zonas (7 termostatos). Ampliable a 14 zonas más instalando un módulo ampliación aire 7 zonas Rothaclima.
Descripción Cantidad x instalación
1 Termostato híbrido Rothaclima 1 x estancia
2 Central Rothaclima aire frio calor 1
4 Rejillas o compuertas motorizadas Rothaclima Según proyecto
5 Pasarela fancoil 3V, 1-10V o expansión directa 1 x equipo aire (Máx. 2)
6 Cable bus Rothaclima 4 hilos: 2 x 0,50 mm² + 2 x 0,22 mm² (rollo 100m) 1
Hasta 2 fancoils agua o equipos expansión directa
7 Cable Rothaclima 2×0,75 mm2 (rollo 100m) 1
Fabricación a medida de Kit plenum Rothaclima.

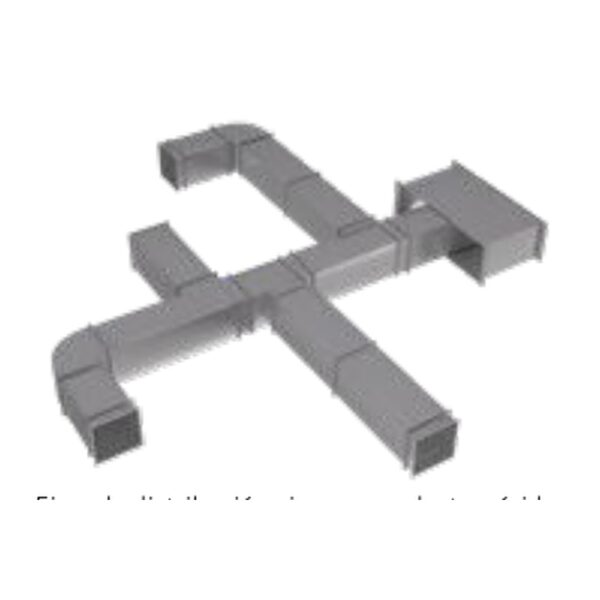

Ejemplo distribución aire por conductos rígidos con rejillas o compuertas motorizadas Ejemplo distribución aire por plenum motorizado con conductos flexibles
Kit plenum Rothaclima. Disponible hasta 7 salidas de 150 o 200 mm. Listo para instalar en el equipo de aire, totalmente aislado, con compuertas motorizadas cableadas de fábrica a Central Rothaclima.
Aire acondicionado sin rejillas o compuertas motorizadas, hasta 14 zonas (14 termostatos)
Descripción Cantidad x instalación
1 Termostato híbrido Rothaclima 1 x estancia
2 Central Rothaclima aire frio calor 1
4 Pasarela fancoil 3V, 1-10V o expansión directa * 1 x equipo aire (Máx. 14)
5 Cable bus Rothaclima 4 hilos: 2 x 0,50 mm² + 2 x 0,22 mm² (rollo 100m) 1
Hasta 14 fancoils agua o equipos expansión directa
* A partir de 6 pasarelas de 1-10V o expansión directa, utilizar la fuente de alimentación externa 12 Vdc Rothaclima.
