Descripción
Principio de funcionamiento

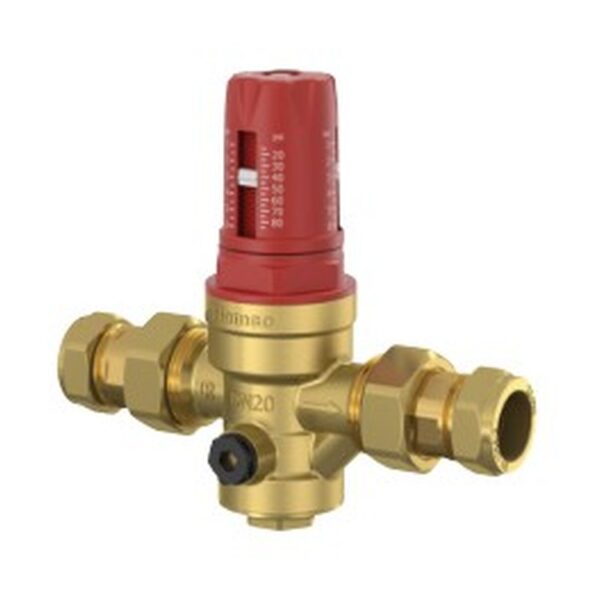

La válvula reductora de presión Prescor puede ajustarse a la presión de trabajo requerida girando el mando de regulación, lo que ajusta
el muelle de calibración que presiona contra la membrana que, en este caso, actúa contra el cartucho de la válvula. La presión del agua
aguas abajo de la válvula reductora de presión mantiene una presión en sentido contrario, equilibrando la válvula cerrada. Cuando
la válvula está cerrada, las dos fuerzas están equilibradas, mientras hay caudal, la presión aguas abajo disminuye y el muelle vence la
presión, abriendo así la válvula y permitiendo el paso del agua.
Flujo de entrada [m3/h]
R 2″
R 1½»
R 1¼»
R 1″ / 28 mm
R ¾» / 22 mm
R ½» / 15 mm
0
1
2
3
4
5
6
Δp bar presión de ajuste – presión dinámica
Prescor PRV a compresión
GLW1
GLW2
GLW1 A
Descripción
| Código | Conexión | Conexión [DN] (DN) | Dimensión A (mm) | Dimensión B (mm) | Dimensión C (mm) | Embalaje | P.V.P. (€) | Dimensión M (mm) | Dimensión N (mm) | Dimensión GLW 1 (mm) | Dimensión GLW 2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 27466 | 15 mm | 15 | 104 | 45 | 50 | 1 | 105.34 | 149 | 23 | 30 | 24 |
| 27467 | 22 mm | 20 | 104 | 45 | 50 | 1 | 119.70 | 168 | 24 | 37 | 32 |
| 27468 | 28 mm | 20 | 104 | 45 | 50 | 1 | 169.83 | 182 | 25 | 46 | 38 |
