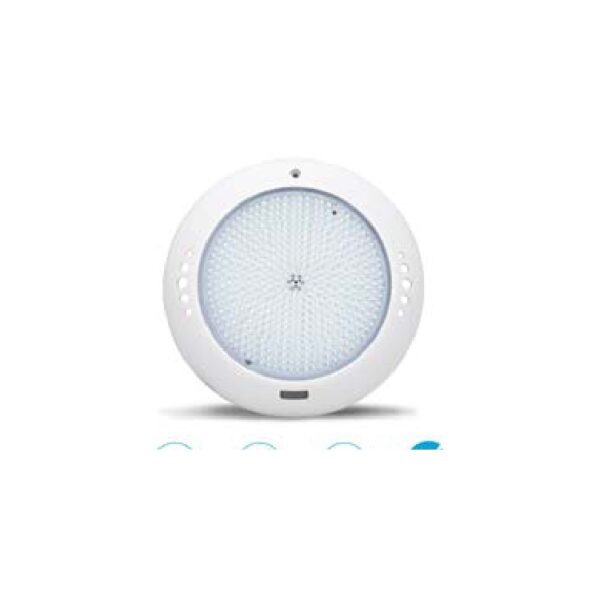

FOCOS PLANOS LED BLANCO

Descripción

• Foco plano fabricado en ABS blanco.
• LED de bajo consumo.
• 100% de estanqueidad gracias al sellado de epoxi.
• Instalación en hormigón (para liner, soporte opcional).
• Se suministra con 2,5 metros de cable.
• LED tipo SMD2835.
• Tensión: AC 12V/50-60 Hz.
Caja de conexión
1200 mm
Distancia mínima a respetar entre la
parte baja de la caja de conexiones y el
nivel del agua de la piscina
300 mm
Distancia entre el nivel del agua y
la parte superior del foco.
450 mm
Superficie de la pared de la piscina
Conducto
Cuerpo de la piscina
1. Este foco se alimenta con 12V AC. Tiene que conectarse al
transformador, nunca a la red eléctrica directamente.
2. La caja de conexiones tiene que situarse al menos a 1.2m del borde
de la piscina.
3. La placa de instalación tiene que situarse de tal manera que la parte
superior del foco esté al menos 450mm por debajo del nivel del agua
de la piscina.
4. El foco tiene que colocarse siempre sobre superficies planas.
Atornillar la placa de fijación con los cuatro tornillos.
5. Conectar los cables con sus correspondientes en la caja de
conexión y rellenar con cola epoxi.
CONEXIÓN FOCOS
Protector de conexión. Si la interconexión de los cables se hace bajo el nivel
del agua, esta conexión tiene que hacerse con un empalme estanco IP68 y/o
cola epoxy. En caso contrario la humedad podría entrar en el foco a través
del cable, anulando de esta forma la garantía.
