AHORRA AGUA Y PROTEGE

Descripción

NOVEDAD

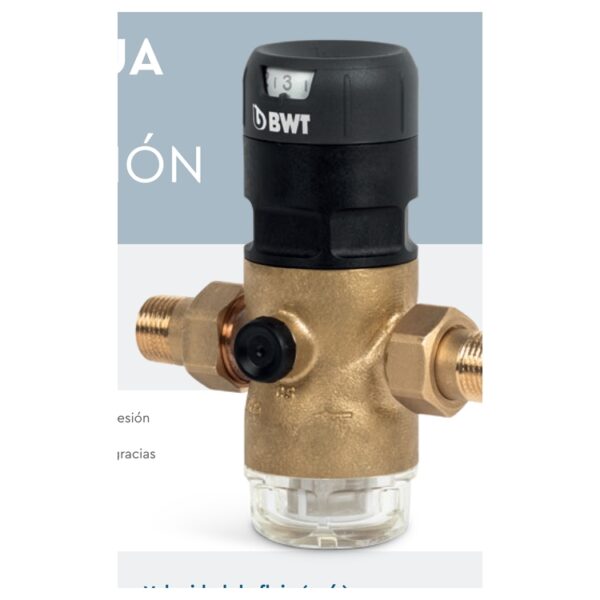

BWT D1 REDUCTOR DE PRESIÓN
• Para cualquier aplicación existe un reductor de presión
BWT D1 (desde 1/2” hasta 2”)
• Máximo caudal y control de presión optimizado, gracias
al efecto Venturi patentado
• Diseño robusto. Fabricado en latón • Presión hasta 16 bar • Temperatura máxima del agua: 40ºC
• El reductor de presión BWT D1 protege los sistemas
de agua contra una presión de suministro excesiva, ayuda a evitar daños, reduce el consumo de agua y garantiza el aislamiento acústico.
Coeficiente de caudal Kv:
Ancho Nominal
Caudal- Kv
(mm)
(m3/h)
DN15 3.4
DN20 4.4
DN25 Eco 4.7
DN25 9.3*
DN32 10.5
DN40 19.5
DN50 20.5
* Los valores máximos de los reductores de presión
conocidos muestran 5,4 – 5,8 m3/h
Velocidad de flujo (m/s)
El diagrama determina el diámetro nominal (DN) necesario para el caudal objetivo (m3/h) Según la normativa DIN1988, en los sistemas de agua domésticos no debe ser superior a 2 m/s.
DN15 DN20
DN25 DN32 DN40 DN50
Flow velocity [m/s]
